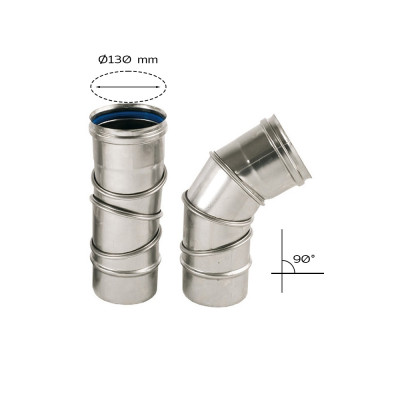

90-Grad-Kurve, drehbar

Schwenkbogen 0°–90° aus Edelstahl AISI 304, Ø 130 mm – Einstellbare Abzweigung für Holzöfen und -herde

Technische Daten

• Material: Edelstahl AISI 304
• Durchmesser: 130 mm
• Winkel: einstellbar von 0° bis 90° über unabhängige Sektoren
• Dicke: 0,5 mm (5/10)
• Schweißung: WIG-Verfahren, durch Verschmelzen benachbarter Kanten
• Oberfläche: Hochglanz-Edelstahl, hochtemperaturbeständig
• Typ: Einwandiges, drehbares Rohrbogenstück mit Außen- und Innengewinde

Kompatibilität: Bauteil für die einstellbare Achsenabweichung in vertikalen und subhorizontalen Abschnitten von Abgasanlagen. Kompatibel mit den Holz- und Hybridöfen von Alfonso Forni für 2, 4 und 6 Pizzen der Haushaltslinie sowie mit den Öfen Alfonso Forni Esmeralda und Eleonora, alle mit einem Anschlussstutzen von Ø 130 mm. Lässt sich perfekt mit allen linearen Elementen und dem Zubehör der Alfonso Forni-Linie Ø 130 mm kombinieren. Geeignet für feste Brennstoffe (Holz) und Holz-/Gas-Hybridöfen.

Hauptvorteile

• Maximale Anpassungsfähigkeit: Die unabhängigen Segmente ermöglichen eine freie Winkelverstellung von 0° bis 90°, wodurch sich der Rauchgasweg an jede architektonische Gegebenheit anpassen lässt, ohne dass mehrere feste Verbindungsstücke erforderlich sind.
• Hohe Temperaturbeständigkeit: AISI 304-Stahl garantiert eine hohe Wärme- und Korrosionsbeständigkeit für eine lange Lebensdauer.
• Perfekte Rauchgasdichtheit: Die Steckverbindung und die WIG-Schweißnaht gewährleisten absolute Dichtheit und einen optimalen Zug in jeder Winkelposition.

Installationshinweise: Stellen Sie vor der endgültigen Befestigung den gewünschten Winkel ein und überprüfen Sie, ob die Segmente korrekt auf den Verlauf des Rauchkanals ausgerichtet sind. Es wird empfohlen, an den Verbindungsstellen Hochtemperaturdichtungen zu verwenden und die Befestigung mit zertifizierten Schellen vorzunehmen, sobald die optimale Position erreicht ist. Die Installation muss gemäß den geltenden Normen UNI EN 1856 für Festbrennstoffanlagen erfolgen. Es wird darauf hingewiesen, dass die geltenden Vorschriften maximal 3 Richtungsänderungen um 90° entlang des gesamten Rauchgaskanals zulassen.

Zertifizierungen: Zertifiziert nach ISO 9001:2015 und konform mit der CE-Norm. Produkt „Made in Italy“.
