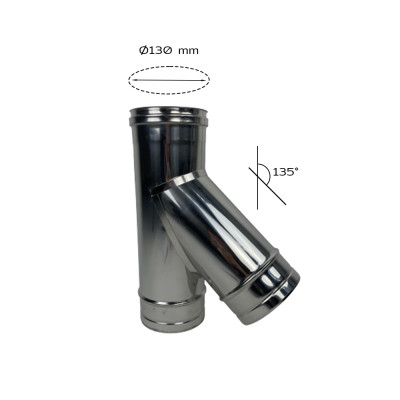

Braga-Y-Verbindungsstück, 135 Grad

Braga-Y-Verbindungsstück 135° aus Edelstahl AISI 304, Ø 130 mm – Kaminanschluss für Holzöfen und -kamine

Technische Daten

• Material: Edelstahl AISI 304
• Durchmesser: 130 mm
• Winkel: 135° (Abzweigung im 45°-Winkel zur vertikalen Achse)
• Dicke: 0,5 mm (5/10)
• Oberfläche: Hochglanzpolierter, hochtemperaturbeständiger Edelstahl
Typ: Einwandiges Y-Verbindungsstück, Außen-/Innengewinde

Kompatibilität: Verbindungselement zum 135°-Anschluss des Rauchkanals an den vertikalen Schornstein, das eine sanftere Abzweigung als das 90°-T-Stück gewährleistet. Kompatibel mit den Holz- und Hybridöfen von Alfonso Forni für 2, 4 und 6 Pizzen der Haushaltsserie sowie mit den Öfen Alfonso Forni Esmeralda und Eleonora, alle mit einem Anschlussstutzen von Ø 130 mm. Es lässt sich perfekt mit allen linearen Elementen und dem Zubehör der Alfonso Forni-Linie Ø 130 mm kombinieren. Geeignet für feste Brennstoffe (Holz) und Holz-/Gas-Hybridöfen.

Hauptvorteile

• Sanfte Umlenkung und optimaler Zug: Der Winkel von 135° (45° zur Vertikalen) reduziert Turbulenzen im Rauchgasstrom im Vergleich zu einem 90°-Rohrbogen und sorgt so für einen effizienteren und gleichmäßigeren Zug.
• Hohe Temperaturbeständigkeit: Der Edelstahl AISI 304 garantiert eine hohe Wärme- und Korrosionsbeständigkeit für eine lange Lebensdauer.
• Perfekte Rauchgasdichtheit: Die Steckverbindung gewährleistet absolute Dichtheit und eine feste Verbindung zwischen Rauchkanal und vertikalem Schornstein.

Installationshinweise: Das Verbindungsstück muss an der Verbindungsstelle zwischen dem subhorizontalen Kanal und dem vertikalen Abschnitt des Schornsteins positioniert werden, wobei die korrekte Ausrichtung des 135°-Ausgangs zu überprüfen ist. Es wird empfohlen, an den Verbindungsstellen Hochtemperaturdichtungen zu verwenden und die Befestigung mit zertifizierten Schellen vorzunehmen. Die Installation muss unter Einhaltung der geltenden Normen UNI EN 1856 für Festbrennstoffanlagen erfolgen.

Zertifizierungen: Zertifiziert nach ISO 9001:2015 und konform mit den CE-Normen. Produkt „Made in Italy“.
