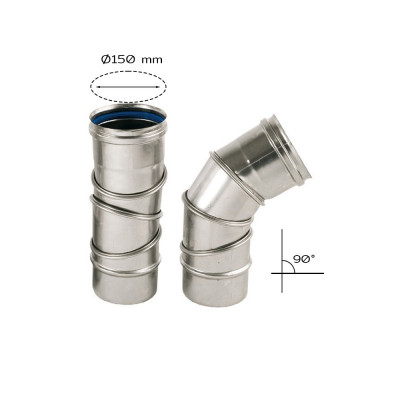

90-Grad-Bogen, drehbar, Durchmesser 150 mm

Drehbare Bogenstück 0°–90° aus Edelstahl AISI 304, Ø 150 mm – Einstellbare Abzweigung für Abgassysteme von professionellen Öfen

Technische Daten

• Material: Edelstahl AISI 304
• Durchmesser: 150 mm
• Winkel: einstellbar von 0° bis 90° über unabhängige Sektoren
• Dicke: 0,5 mm (5/10)
• Schweißverfahren: WIG-Verfahren, durch Verschmelzen benachbarter Kanten
• Oberfläche: Hochglanzpolierter, hochtemperaturbeständiger Edelstahl
• Typ: Einwandiges, drehbares Rohrbogenstück mit Außen- und Innengewinde

Kompatibilität: Bauteil für die einstellbare Achsabweichung in vertikalen und subhorizontalen Abschnitten von Abgasanlagen. Kompatibel mit den Holz- und Hybridöfen der Profi-Serie von Alfonso Forni, alle mit einem Anschlussstutzen von Ø 150 mm. Passt perfekt zu allen geraden Elementen und Zubehörteilen der Serie Alfonso Forni Ø 150 mm. Geeignet für feste Brennstoffe (Holz) und Holz-/Gas-Hybridöfen.

Hauptvorteile

• Maximale Anpassungsfähigkeit: Die unabhängigen Segmente ermöglichen eine freie Winkelverstellung von 0° bis 90°, wodurch sich der Rauchgasverlauf an jede architektonische Gegebenheit anpassen lässt, ohne dass mehrere feste Verbindungsstücke erforderlich sind.
• Hohe Temperaturbeständigkeit: AISI 304-Stahl garantiert eine hohe Wärme- und Korrosionsbeständigkeit für eine lange Lebensdauer.
• Perfekte Rauchgasdichtheit: Die Steckverbindung und die WIG-Schweißnaht gewährleisten absolute Dichtheit und einen optimalen Zug in jeder Winkelposition.

Installationshinweise: Stellen Sie vor der endgültigen Befestigung den gewünschten Winkel ein und überprüfen Sie, ob die Segmente korrekt auf den Verlauf des Rauchkanals ausgerichtet sind. Es wird empfohlen, an den Verbindungsstellen Hochtemperaturdichtungen zu verwenden und die Befestigung mit zertifizierten Schellen vorzunehmen, sobald die optimale Position erreicht ist. Die Installation muss gemäß den geltenden Normen UNI EN 1856 für Festbrennstoffanlagen erfolgen. Es wird darauf hingewiesen, dass die geltenden Vorschriften maximal 3 Richtungsänderungen um 90° entlang des gesamten Rauchgaskanals zulassen.

Zertifizierungen: Zertifiziert nach ISO 9001:2015 und konform mit den CE-Vorschriften. Produkt „Made in Italy“.
